电子皮带秤秤体概述
我公司生产的ICS系列电子皮带秤是以美国拉姆齐14A系列技术为基础，结合我国企业实际情况，研制开发的多功能电子皮带秤，无论是在原理结构、技术性能、称量精度等方面，均优于国内外同类产品，其质量及技术优势如下：
先进合理的秤架结构----悬浮式秤架
悬浮式称架，采用四个高精度传感器，并且四角灵敏度调整一致，悬浮框架吊挂在称重传感器上，因而在皮带秤的称量段内物料的称量更加准确。
悬浮式秤架从结构上讲性能优于其它结构形式，主要具备以下特点：
●有效称量段长
有效称量段是指能够对物料的重量产生效应的那一段落。一般来讲，有效称量段越长，称量精度越易达到。有效称量段越长，物料的重量越大，这样传感器的精度影响相对减少。相同称量托辊数量的生架，悬浮式比其他结构形式的有效称量段长许多，特别是悬浮式秤架的有效称量段的长度比秤架本身的长度长，这是悬浮秤架的一个突出特点。
●悬浮式秤架有效地克服了摩擦力和皮带张力对称量精度的影响
各排称量托辊在调整的过程中，总有或多或少的高度差，而客观存在的不断变化的皮带张力，因托辊之间的高度差在垂直方向上产生了分力，并将其通过皮带承载件传递给传感器，也就给称量带来误差，而对于较长的称量段，分力相对物料重量造成的误差也就相对减小。
另外，悬浮式秤架完全克服了摩擦力对称量的影响，而其它形式的秤架结构因固定支点的存在，摩擦力相对支点的力矩给称重传感器提供了额外的附加力，从而造成了称量误差。
悬浮式秤架是目前最先进，最合理的一种秤结构，在高精度的称量系统中发挥了极其重要的作用。
电子皮带秤技术参数：
1、电子皮带秤计量精度：±0．5%
2、称量范围：0-8000t/h
3、皮带宽度：500-2400mm
4、皮带速度：0-4m/s
5、皮带输送机倾角：0-18度
6、仪表和秤架距离：300米（电缆长）
7、仪表和计算机之间通讯形式：RS-485
8、仪表和工业计算机之间的距离：1200米（电缆长）
9、高精度称重传感器技术参数
l 准确度：±0.05% F.S
l 非线性：小于额定输出的±0.03%
l 重复性：小于额定输出的±0.03%
l 滞后：小于额定输出的±0.03%
l 激励：5VDC
10、速度传感器技术参数
l 频率范围：0-1.2KHZ
l 测量范围：0.01-5m/s

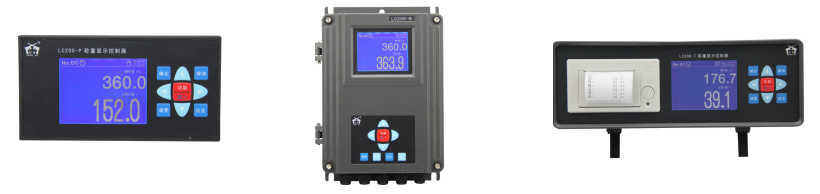

称重显示控制器
技术指标
项目 | 技术指标 | |
一般规格 | 电源范围 | AC85～264V，50/60Hz |
功率 | <15W | |
电源保险丝容量 | 250V,0.5A | |
温度范围 | -10～40℃ | |
相对湿度 | <90%RH | |
外形尺寸 | 盘装开孔尺寸：151×76mm(宽×高) | |
盘装箱体尺寸：150×75×140mm(宽×高×深) | ||
壁挂箱体尺寸：190×250×88mm(宽×高×厚) | ||
台式箱体尺寸：275×94×200mm(宽×高×深) | ||
重量 | 1.5～3kg | |
环境防护能力 | 盘装仪表和台式仪表防护能力不低于IP51级 | |
壁挂仪表防护能力不低于IP62级 | ||
累计量显示范围 | 0～999999t，0～999999Kg | |
校准时累计量分度值 | 0.1kg | |
瞬时流量显示范围 | 0～9999t/h，0～9999Kg/h | |
电磁兼容 | 静电放电 | 接触放电：6kV（试验等级为3级） |
电快速瞬变脉冲群 | 电源端口：电压峰值：1kV（试验等级为2级） | |
信号线端口：电压峰值：0.5kV（试验等级为1级） | ||
抗电磁场辐射 | 频率：80MHz至1000MHz | |
场强：3V/m（试验等级为2级） | ||
调制：80%调幅，1kHz正弦波 | ||
重量信号 | 非线性误差 | <0.03%F.S |
传感器激励电压/电流 | DC5V，150mA，可连接8个350Ω的传感器 | |
输入信号范围 | 0～15mV | |
A/D内码 | 100000(10mV) | |
A/D转换速率 | 100次/秒(典型值，可设置其它速率 ) | |
仪表灵敏度 | 0.1μV/d | |
线缆长度 | 模拟传输500m（Max. RVVP6×0.5mm2） 数字传输1200m（Max. RVVP2×0.5mm2） | |
速度信号 | 速度传感器类型 | 1：NPN集电极开路光电式 2：二线制磁电式 3：二线制或三线制（NPN）接近开关 |
速度传感器电压/电流 | DC12V，50mA（Max） | |
频率范围 | 1～2000Hz | |
信号电压幅度 | >4V（峰-峰） | |
最大信号电压幅度 | 60V（峰-峰） | |
滞后电压 | ±0.3V | |
线缆长度 | 模拟传输500m（Max. RVVP3×0.5mm2） 数字传输1200m（Max. RVVP2×0.5mm2） | |
模拟量输出 | 数量 | 2路光隔输出 |
电流输出 | 0～20mA，4～20Ma可选择 | |
电压输出 | 0～5V ,0～10V，可选择 使用外置电阻器将电流转换为电压。 例如：500Ω 电阻可将 20mA 转换为 10V。 | |
最大负载 | 500Ω(0～20mA，4～20mA) | |
分辨率 | 12位 | |
精度 | 0.1% | |
隔离电压 | 1000VDC(Min.) | |
功能 | 1：PI控制输出 2:输出流量信号 | |
模拟量输入 | 电流输入 | 0～20mA，4～20mA可选择 |
电压输入 | 0～5V, 0～10V可选择 | |
输入阻抗 | 150Ω(0～20mA，4～20mA) >10KΩ(0～10V，0～5V) | |
分辨率 | 10位 | |
精度 | 0.2% | |
功能 | 1：设定给定流量 2：速度信号 | |
开关量输出 | 数量 | 4路，其中DO1、DO2、DO3为电磁继电器，DO4为光耦输出 |
隔离电压 | 2500VDC(Min.) | |
负载 | 电磁继电器：最大AC250V, 最大2A; 光耦：最大DC55V，最大50mA | |
功能 | 1：吨脉冲输出 2：故障报警输出 3：配料皮带机启动 4：预给料机启动 5：缺料输出 6：电流环大屏幕显示累计量（仅限DO4） 7：电流环大屏幕显示瞬时量（仅限DO4） 8：电子秤运行 9：定量停机 | |
开关量输入 | 数量 | 4路 |
高电压（有效信号） | 8V～30V | |
低电压（无效信号） | <6V | |
最高电压 | DC24V | |
功能 | 1：皮带跑偏 2：皮带开停 3：单批累计量清零 4：启动 5：停止 6：单圈调零 | |
串行通讯 | 数量 | 2路光隔输出 |
隔离电压 | 1000VDC(Min.) （适用于RS485、CAN） | |
1500VDC(Min.) （适用于以太网） | ||
抗雷击能力 | 10/700us，8KV雷击测试（适用于RS485、CAN） | |
抗静电能力 | ±6KV接触放电，±8KV气隙放电（适用于RS485、CAN） | |
通讯接口 | 1：RS232（标配） 2：RS485（选配RS485通讯接口板） 3：CAN（选配CAN通讯接口板） 4：以太网（选配以太网接口板） | |
通讯协议 | 1：ＭodBus RTU 2：ProfiBus-DP（选配ProfiBus-DP接口板） 3：DeviceNet（选配CAN通讯接口板） 4：ModBus/TCP（选配以太网接口板） 5：自定义协议 | |
波特率 | 600,1200,2400,4800,9600,19200,38,400,57600 ,115200 | |
通讯距离 | RS232:25m RS485:1200m CAN:10km(4800bps)，5km(9600bps) 以太网：100m（5类双绞线） | |

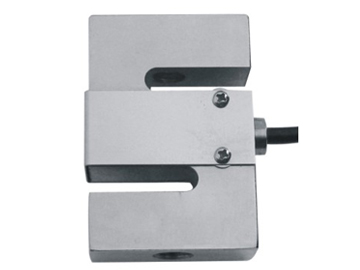

称重传感器采用宁波柯力PST S型称重传感器和中航电测CZL-6F单点式称重传感器
·激励电压：10V－12DC
·灵敏度：2.0±0.002mv/v
·综合误差：±0.02%F.S
·蠕变：＜额定输出的0.02%
·适应温度：－30°～70°
·绝缘电阻：>5000MΩ
·称重传感器屏蔽接地
·过载能力：极限过载能力为传感器容量的300%；安全过载为150%

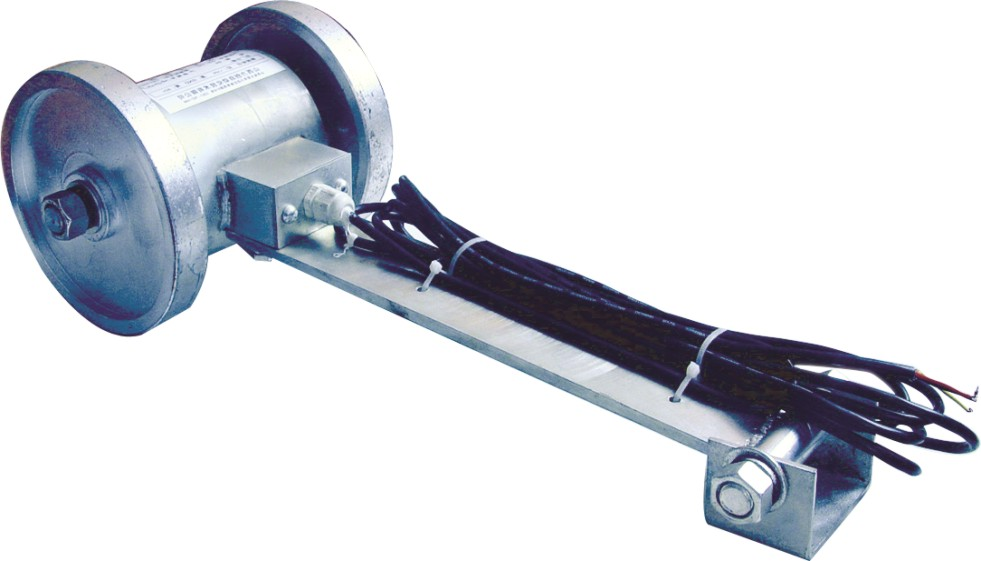

配料秤用速度传感器采用齿轮测速传感器，安装在电机的轴上，具有测速分辨率高的优点，即使是带速很低的情况下，也能够保证测速精度。
皮带秤用GS-150光电式测速传感器，具有以下特点：
l 双轮测速，保证能和皮带可靠接触有效消除打滑。
l 全密封设计，防护等级达IP65,使用寿命长。
l 维护方便，很容易更换光电传感器。

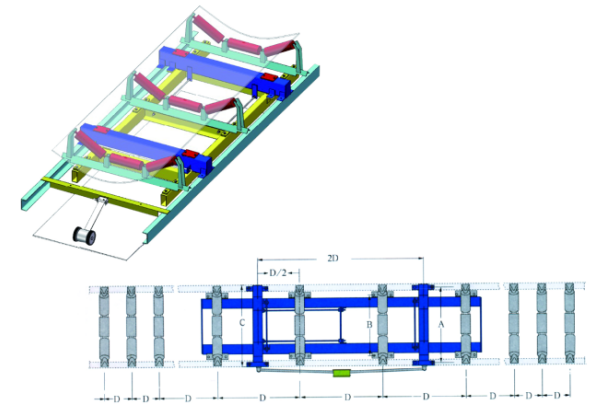

秤体示意图：
